INTRODUCTION・
壓鑄簡介與鋁錠特性
INTRODUCTION・
1. 模具安裝
包含了安裝、預熱以及噴離型劑等過程。
壓鑄簡介與

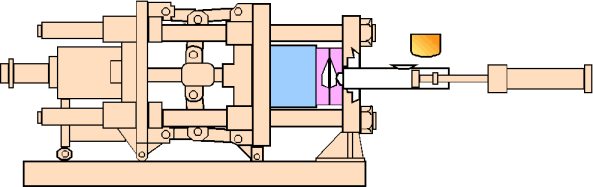

什麼是鋁壓鑄？
壓鑄是一種金屬鑄造工藝，大略製程是：
2. 填充材料
壓鑄機將熔化的液態鋁合金用高壓注入閉合的模具中。
3. 冷卻成形
待金屬在模具中冷卻並凝固成型。
4. 產品頂出
模具開啟利用頂針將產品推出。
5. 斷料
利用人工或是油壓沖床(沖切模具)將料頭及溢料切除。
後續再依客戶需求進行不同的加工。
我們提供小型和中型壓鑄件，機台尺寸從 125 噸到 350 噸。
− 鋁合金鋁壓鑄的優點 −
- 重量輕
- 耐腐蝕佳
- 高導電性
- 良好的熱傳導性
- 可加工性高
- 可塑性高
- 重量輕
- 耐腐蝕佳
- 高導電性
- 良好的熱傳導性
- 可加工性高
- 可塑性高
- 無毒
- 可完全回收利用
- 絕佳的電磁干擾/射頻干擾（EMI/RFI）屏蔽性
- 良好的剛性與強度重量比
- 耐磨損
- 無毒
- 可完全回收利用
- 絕佳的電磁干擾/射頻干擾（EMI/RFI）屏蔽性
- 良好的剛性與強度重量比
- 耐磨損
壓鑄鋁合金材料成份及機械特性及係數表
| JIS 牌號 | Si | Cu | Mg | Zn | Fe | Mn | Ni | Sn | Pb | Ti | Al |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ADC3 | 9.0-10.0 | 0.6 max | 0.4-0.6 | 0.5 max | 1.3 max | 0.3 max | 0.5 max | 0.1 max | 0.15 max | 0.3 max | Remanider |
| ADC6 | 1.0 max | 0.1 max | 2.5-4.0 | 0.4 max | 0.8 max | 0.4-0.6 | 0.1 max | 0.1 max | 0.1 max | 0.2 max | Remanider |
| ADC10 | 7.5-9.5 | 2.0-4.0 | 0.3 max | 1.0 max | 1.3 max | 0.5 max | 0.5 max | 0.2 max | 0.2 max | 0.3 max | Remanider |
| ADC12 | 9.6-12.0 | 1.5-3.5 | 0.3 max | 1.0 max | 1.3 max | 0.5 max | 0.5 max | 0.2 max | 0.2 max | 0.3 max | Remanider |
| ADC14 | 16.0-18.0 | 4.0-5.0 | 0.45-0.65 | 1.5 max | 1.3 max | 0.5 max | 0.3 max | 0.3 max | 0.2 max | 0.3 max | Remanider |
| A380 | 7.5-9.5 | 3.0-4.0 | 0.1 max | 3.0 max | 2.0 max | 0.5 max | 0.5 max | 0.35 max | – | – | Remanider |
| 規格-JIS | ADC3 | ADC6 | ADC10 | ADC12 | ADC14 | A380 |
|---|---|---|---|---|---|---|
| 抗拉強度 (kg/mm²) | 32.2 | 29 | 33 | 33.6 | 25 | 31.77 |
| 降伏強度 (kg/mm²) | 16.8 | 15.5 | 16.2 | 16.8 | 15.69 | |
| 伸長率 (%) | 3.5 | 5 | 3.5 | 2.5 | 0.4 | 3.50 |
| 剪斷強度 (kg/mm²) | 18.2 | 18 | 19 | 20.3 | 18.63 | |
| 疲勞強度 (kg/mm²) | 13.3 | 13.5 | 14 | 14 | ||
| 比重 (g/cm³) | 2.68 | 2.68 | 2.71 | 2.73 | 2.7 | 2.71 |
| 熔點 (℃) | 600 | 630 | 590 | 580 | 566.00 | |
| 熱傳導率 (cgs) | 0.27 | – | 0.23 | 0.23 | ||
| 勃氏硬度 (10/500) | 75 | 50 | 80 | 85 | 108 | |
| 電氣傳導率 (以銅為標準) | 29 | – | 23 | 23 | 23.00 |
| 各國常見鋁合金標準編號對照表 | |||||||
|---|---|---|---|---|---|---|---|
| REFERENCE Alloy | JIS (日本) |
AA (美國) |
ASTM | CSA | DIN (德國) |
NF | BS (英國) |
| Al-Si | AC4C | A356 | SG70N | LM25 | |||
| Al-Si | AC3A | A413.2 | S12A B | G-ALSi12 | A-S12 | LM6 | |
| Al-Si | ADC1 | A413 | S12A C | GD-ALSi12 | A-S13 | LM20 | |
| Al-Si-Mg | ADC3 | A360.2 | SD100A | GD-ALSi10Mg | LM20 | ||
| Al-Si-Cu | ADC10 | A380.1 | SC84A | SC84P | GD-ALSi8Cu3Fe | A-S10U4 | LM24 |
| Al-Si-Cu | ADC12 | A383 | LM2 | ||||
| ADC14 | B390 | LM30 | |||||
| Al-Mg | ADC5 | A518.2 | G8A | G8 | GD-ALMg8Cu | A-G6(11) | |
| Al-Mg | ADC6 | A514 | G4A | GS40 | GD-ALMg3Cu | A-G3T | LM5 |
| A199.5 | 1050 | 995 | A5 | 1B | |||
| ER5052 | 5052 | AlMg2 | 2L 55 | ||||
| 6061 | |||||||
| 7075 | |||||||
